液晶屏驱动板的原理与维修

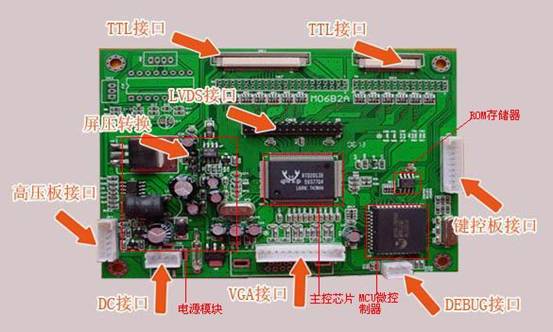

图3 驱动板上的芯片和接口

       液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

       液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。

图4 驱动板原理框图

       在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修；

       “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序（购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
